YONGYEA BMS電池監視系統 3

YONGYEA BMS/BACS電池監視系統

為何要安裝BMS之好處
Attached: 永岳機電科技-PBAT BMS解决方案2020.pdf

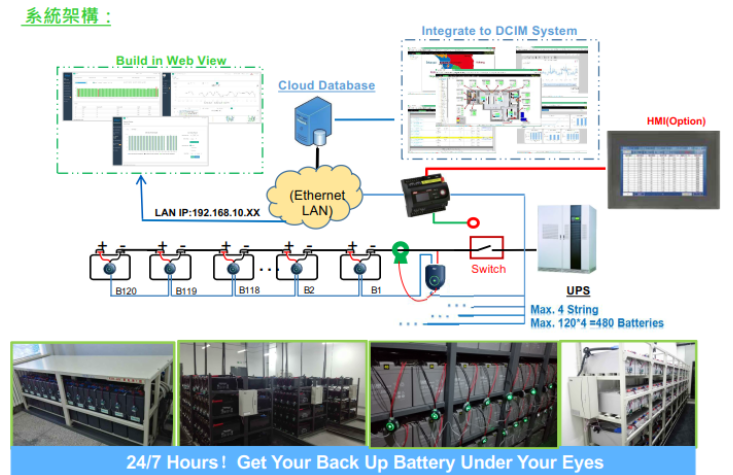

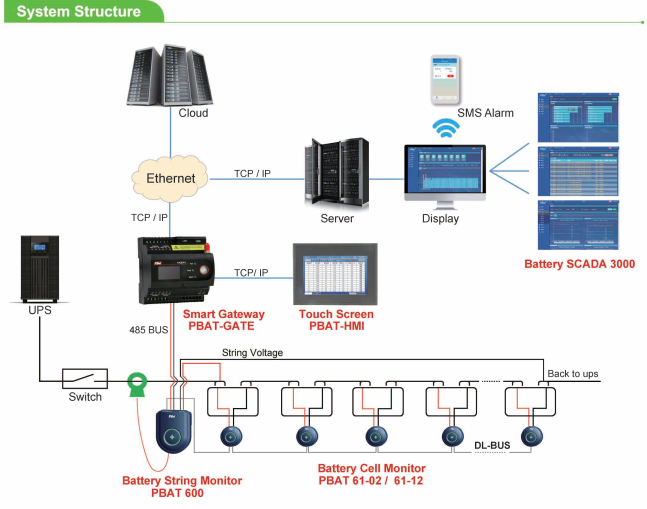

PBAT-Gateway 智能網關 繁中/英文操作介面
Ø 即時監測所有的電池   Ø 為期12個月的所有數據的測量數據記錄
Ø 在電壓Bar圖形和趨勢曲線分析的Web服務器,充電和放電電流、內部溫度、阻抗   Ø 平衡功能
Ø 電池串的電壓和電流的報告,個別電池電壓,溫度、阻抗、支援匯出JPG,PDF,XLS文件
Ø 報警電池電壓、內部溫度、內阻、SOC(上限或下限)Ø 串電壓、電流、平均內阻抗、SOC報警(高限/下限)
Ø 監測環境溫度和濕度(可選)Ø DO做聲光報警器(可選)Ø DI數位輸入連接(可選)
7寸觸控式螢幕 HMI (選配)
Ø 視覺化觸控式螢幕操作,能顯示所有的監測內容,在電池架旁輕鬆查看資料,及時對告警資訊確認處理。電池上下限告警資訊記錄(最3000條)。 通訊異常閃爍告警,可現場及時排查問題。通過LAN通信介面與智慧閘道(BMS-Gateway)進行資料交換。

PBAT01-02/12 電池感測器
Ø 即時單體狀態指示燈. 綠燈-電池健康, 紅燈-電池異常. 可以快速找出異常電池. 不項他家產品,必須從電腦找出異常電池.
Ø PBAT01-02 為 2V 電池, PBAT01-12 為 12V 電池
Ø 監控單個電池電壓, 內部溫度 (負側),阻抗 (歐姆值)
Ø 自動平衡功能
Ø 配件:
1) 電池連接器電纜: 30cm 電池連接線
2) 通信電纜: 70cm RJ11 埠


PBAT-600 串列傳感器

Ø 監控1串電壓, 充電和放電電流
Ø 計算電池的荷電狀態(SOC)和健康狀態(SOH)
Ø 自動平衡功能
Ø 數據收集功能
Ø 自動偵測整串電池感測器的ID位址
Ø 配件:
1) 霍爾感測器:電纜範圍從一0〜±1000A 2m電纜
2) 通信電纜: 5m RJ11 埠

PBAT-602 串列傳感器

Ø 監控兩串電壓, 充電和放電電流
Ø 計算電池的荷電狀態(SOC)和健康狀態(SOH)
Ø 自動平衡功能
Ø 數據收集功能
Ø 自動偵測整串電池感測器的ID位址
Ø 配件:
1)霍爾感測器:電纜範圍從一0〜±1000A 2m電纜
2) TCPIPX1,RS485X1,通信電纜: 5m RJ11 埠X2

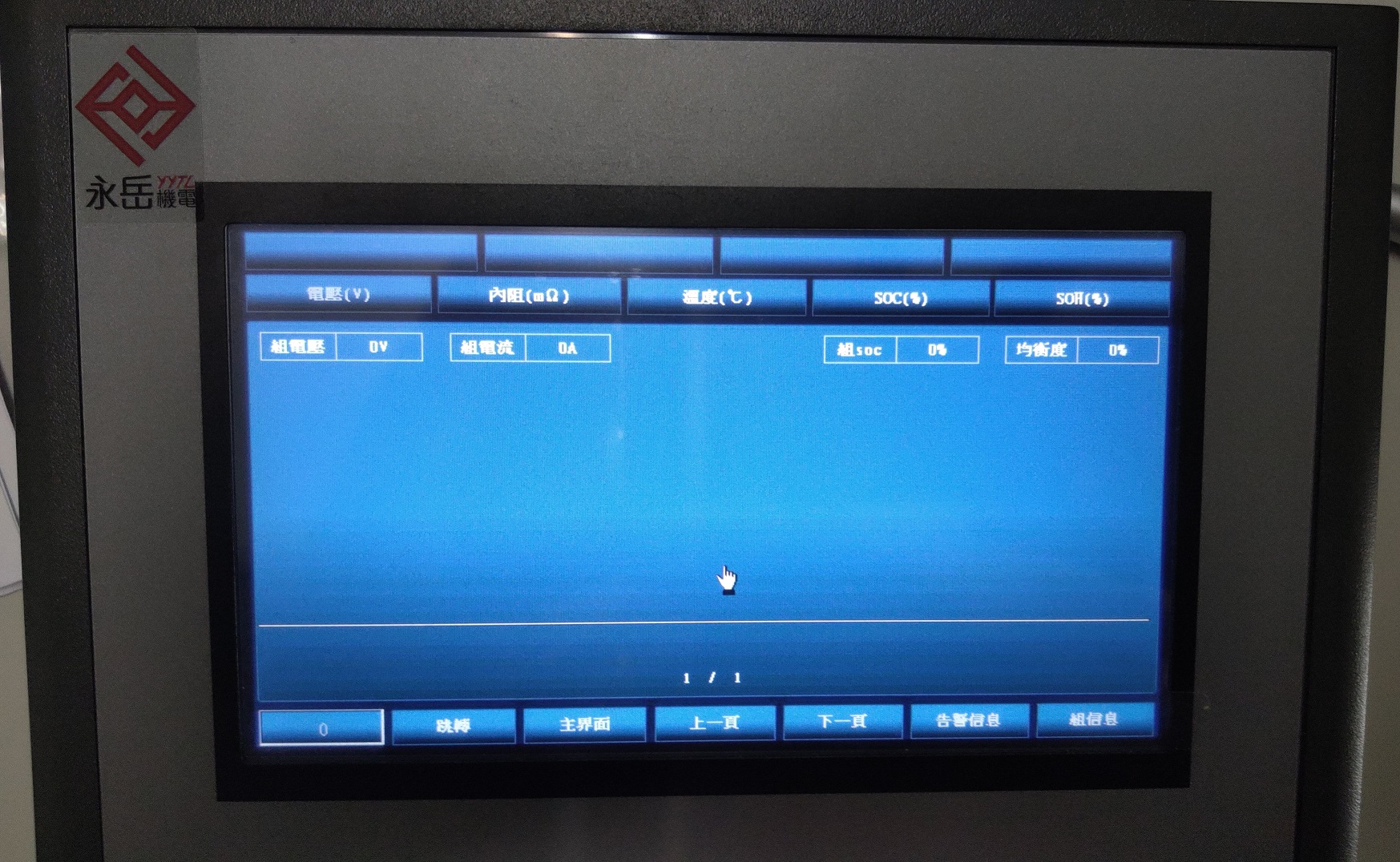

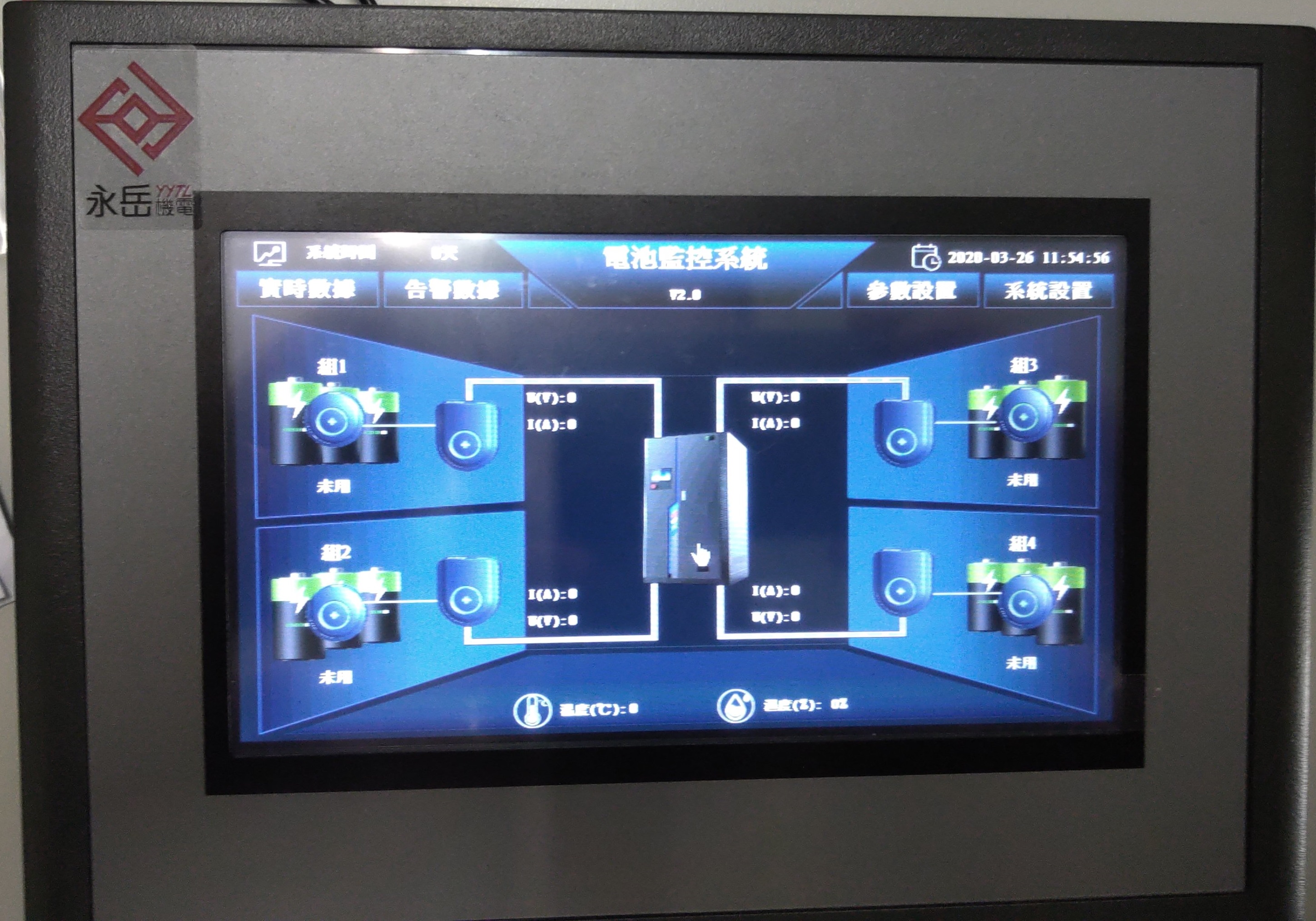

7" HMI

1b9e692ac1e4dd2afbb6592a2ea108be.jpg 2755d792e5deb04355c2507f71b409da.jpg

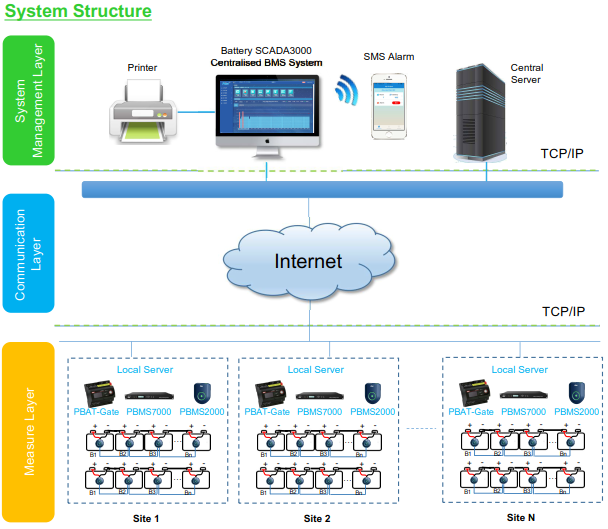

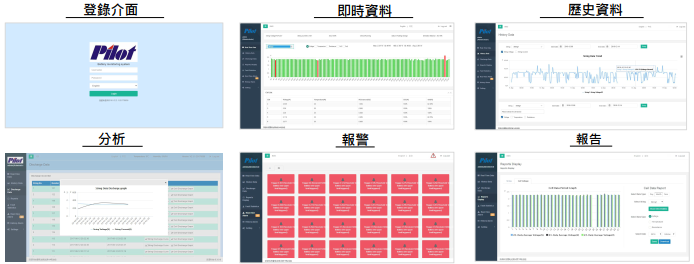

電池 SCADA SCADA3000

SCADA3000 為電池上層監視系統
  • 24/7/365監控≤5000個電池
  • B / S框架,簡單,用戶友好的設置
  • 在一個位置實現所有數據顯示。 適用於大型電池項目或電池位於不同地點的項目
  • 提供集中數據存儲,數據訪問和數據管理
  • 通過短信和電子郵件警報發送問題電池的及時警報(支持多個聯繫人)
  • 支持導出.csv Frmat報告

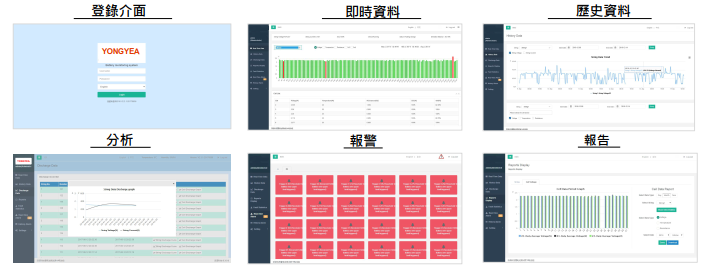

  • 電池趨勢和故障的圖形和視覺顯示
  • 支持連接第三方系統,如EMS,EPC,SCADA,DCIM ......

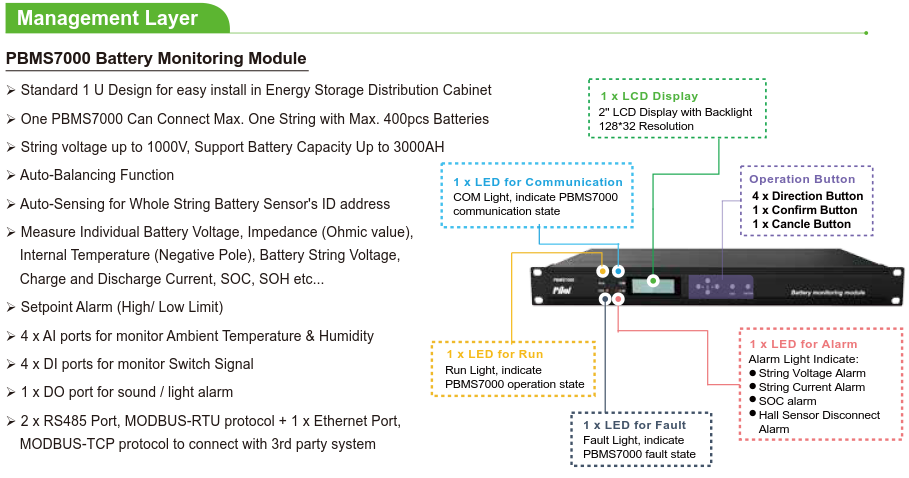

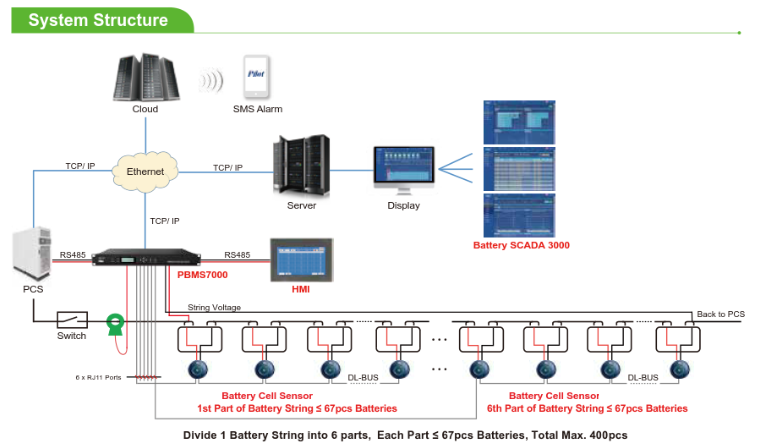

儲能用BMS PBMS7000

PBMS7000 專門為儲能系統(ESS)設計

Both Lead Acid & Lead Carbon Battery  Battery Energy Storage System Application

  • 24/7 Hours On-Line
  • Monitoring
  • Balancing
  • Real-time Alarm

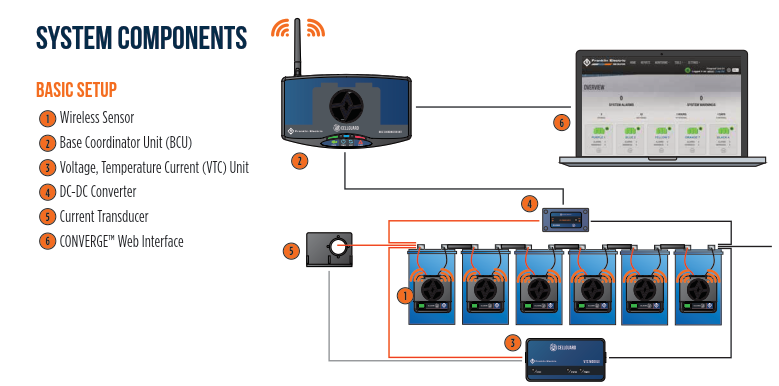

YONGYEA無線電池監視系統(BMS)

無線電池監視系統(BMS)
