首頁 ﹥ 商品介紹 > MEATROL 羅氏線圈(Rogowski coil)電流互感器

Rogowski coil technology solutions for Fault indicator
觀看大圖

Rogowski coil technology solutions for Fault indicator

鋁軌式單相/三相AC 1A 轉換器
觀看大圖

鋁軌式單相/三相AC 1A 轉換器

單相/三相 羅氏線圈訊號 轉 AC 1A RMS 積分器

RTA-31 :  3個 1A 輸出        RTA-11 : 1個 1A 輸出


RTA-31 Connection


RTA-11 Connection

Typical Specification





小型軟式羅氏線圈(Rogowski coil)CT 附固定器 - MRC Series
觀看大圖

小型軟式羅氏線圈(Rogowski coil)CT 附固定器 - MRC Series

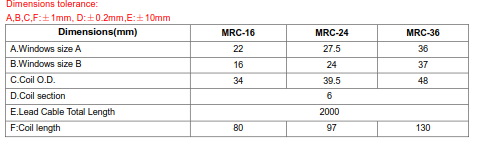

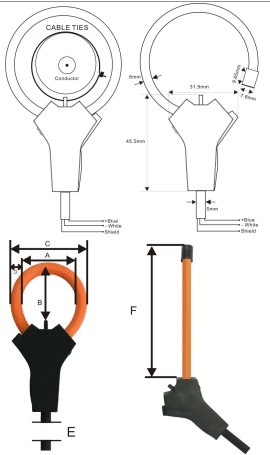

MEATROL MRC Series
Attached: MRC-CH-datasheet -20170526.pdf




軟式羅氏線圈(Rogowski coil)CT 附固定器 - NRC Series
觀看大圖

軟式羅氏線圈(Rogowski coil)CT 附固定器 - NRC Series

MEATROL NRC Series
可固定於量測銅排或電纜上,增加量測精確度.
Attached: NRC-CH-datasheet -20170526.pdf



FCT , YFCT 軟式羅氏線圈(Rogowski coil)CT
觀看大圖

FCT , YFCT 軟式羅氏線圈(Rogowski coil)CT

羅氏線圈(Rogowski coil) 比流器




5000/6300A ACB 安裝FCT




Attached: RCT安裝圖.pdf

　 羅氏線圈(Rogowski Coil) CT 傳統CT
安裝 容易快速, 省1/6時間 較久
尺寸 小 大
體積重量 50~80 g 1kg~8kg
耗能損失 at 1000A 0.003VA 1~10VA
可量測範圍 較廣 較低
可量測頻率範圍 1~1MHZ 50~400HZ
磁飽和現象 不會 會
安全性 可開路,可過載 不可開路,不可以過載
設備IP IP65 IP20
精確度 0.5% or 1% at 5% 額定 0.5% or 1% at 10% 額定
DC 效應影響 無 會影響,造成飽和
動態變化量測反應 佳 差
二次輸出可傳送距離 長 短
溫度效應 小 高
配電盤空間重量 體積小及較輕 體積大及較重

以 3000A ACB 盤 x 100 個 , CT 共 300個		 　
　 羅氏線圈(Rogowski Coil) CT 傳統CT
重量kg 減少約 2300kG 2400
配電盤損失 kWH 0.0027 0.3
配電盤損失 kWH/年 23.65 2628


MEATROL Rogowski coil
Attached: MEATROL Rogowski Coil datasheet.pdf
Attached: YFCT datasheet CH V2 20161205.pdf
Attached: FCT datasheet CH 20161205.pdf
Attached: datasheet O-FCT.pdf

羅氏線圈CT 與電表組合


羅氏線圈量測應用

Attached: 電爐應用.pdf

1A 5A 輸出套組
觀看大圖

1A 5A 輸出套組

二次測輸出1A or 5A . 可用於集合式電錶

1Ａ　規格


5 Ａ　規格


MEA01 1A 轉換器 供 1A 給電容器 APFR 用





羅氏線圈電錶組
觀看大圖

羅氏線圈電錶組

軟式（羅氏）線圈電流互感器優點： 可用於取代傳統式ＣＴ

1.量測範圍較廣,不會飽和,低損失,不受DC的影響，不會產生熱量，不耗能
2.容易安裝,節省時間及成本
3.安全性高,不會因過載而燒毀
4.輕, 薄及彈性高



W106 電力品質分析表 : 4GB , USB , V,I,P 0.2%, kWH 0.2% , 2~31th Harmonics



ME631 電力品質分析表 : 1~8GB , V,I,P 0.2%,kWH 0.5% , THD


ME432 電表 : V/I/P/Q/S/kWH/pf/f/THD V,I,P 0.2%, kWH 0.5%



羅式線圈用轉換器(Integrator)
觀看大圖

羅式線圈用轉換器(Integrator)

羅式線圈輸出用匹配器: 4~20mA , 0~5V, 0~10V, 0~1A,0~5A


Attached: MEATROL Rogowski 分配器 all datasheet.pdf
數位電錶專用羅氏線圈積分模組
觀看大圖

數位電錶專用羅氏線圈積分模組

Ｒogowski coil 羅氏線圈 加電錶是目前全球電力量測的新技術。

數位電錶專用積分模組， 接於電路版上。 即可接受羅氏線圈Rogowski coil的信號。
此可節省貴公司開發之時間及相關費用

M2 Module       USB Module

SRC硬質開口式羅氏線圈比流器
觀看大圖

SRC硬質開口式羅氏線圈比流器

RCS 小型固定式羅氏線圈比流器

RCS 小型固定式羅氏線圈比流器




RCT50 55 68 硬式羅氏線圈比流器
觀看大圖

RCT50 55 68 硬式羅氏線圈比流器
