FANOX / SEL/ZURC 保護電驛(Protection Relay)
3
SEL保護電驛 4

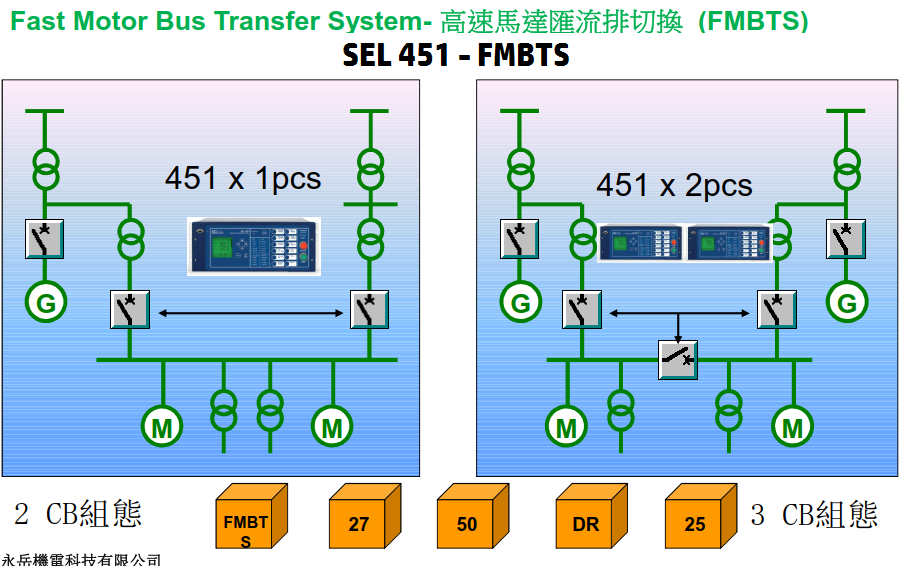

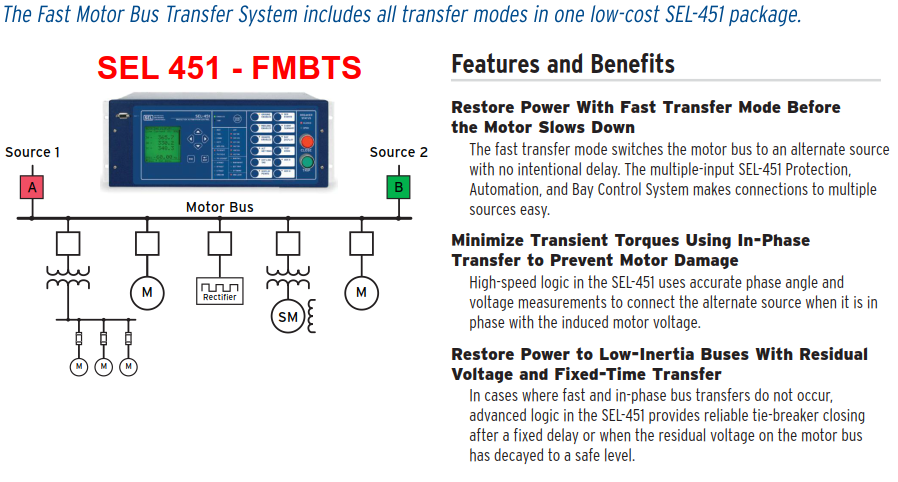

SEL451-- Fast Motor Bus Transfer System (HBT)

SEL 451 FMBTS (Fast Motor Bus Transfer System)- 高速馬達匯流排切換.
可以在10cycles內切換電源,避免供電中斷.

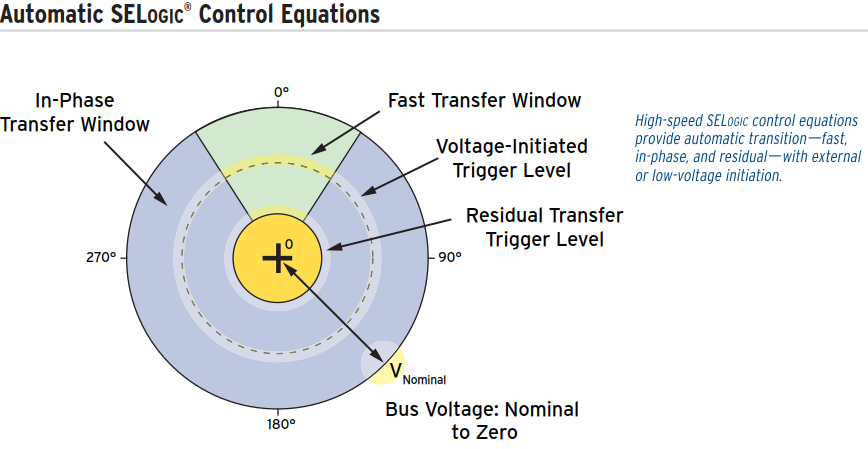

1.在電動機減速之前,通過快速轉換模式恢復電源
快速轉換模式,沒有多餘的延遲,將電機主線切換到備用電源.SEL-451具有保護,
自動化和Bay控制系統, 可以連接及控制多個來源。

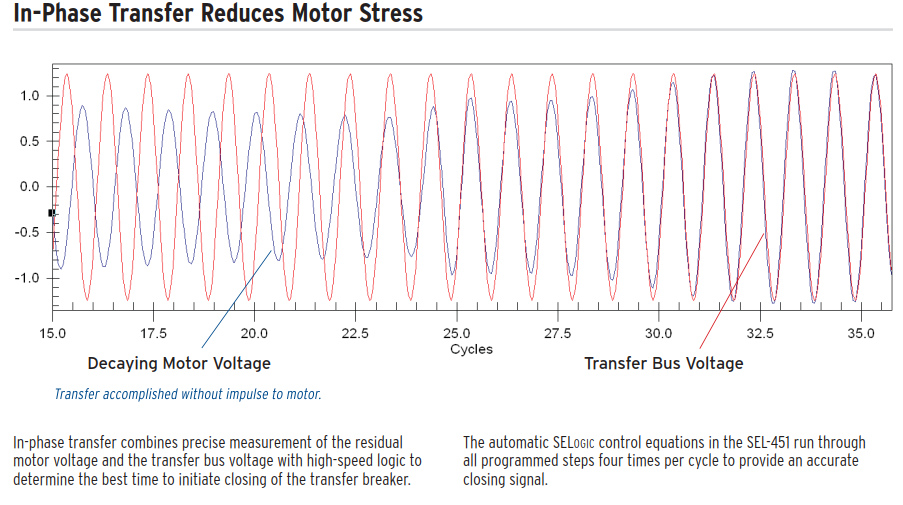

2.採用相移技術將瞬態扭矩降至最低,以防止電機損壞
SEL-451中的高速邏輯使用準確的相位角和連接備用電源時的電壓測量與
感應電動機電壓相接。

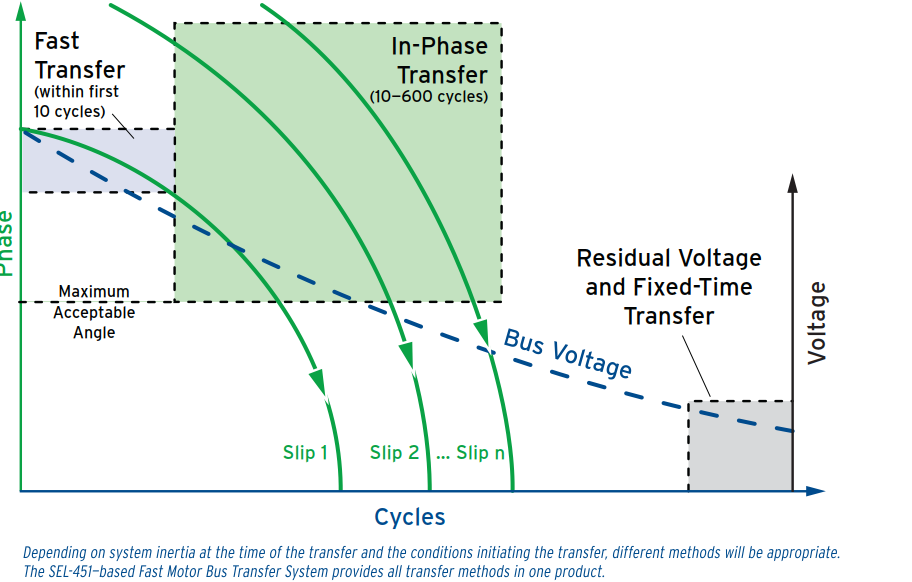

3.剩餘功率恢復低慣性Bus的動力
電壓和固定時間轉換,如果不發生快速和同相Bus轉換,
SEL-451中的高級邏輯可在固定延遲後或電動機總線上的殘餘電壓衰減到一定值後,
提供可靠安全的電源轉換。

934f689a58d557e602d980e2d1f18bf3.png34b391f5339a50668059ed599e4d9016.png8866f76a12da5cb966c83f94176d0e20.png874377c80e4ff96b43441bc7c6b53bc4.png2fb655113f3ff62cb9decf63d83f184b.png

Attached: Fast Motor Bus Transfer_PF00283.pdf

SEL-751 Feeder Protection Relay

Feeder Protection Relay  : 50/51/50N/51N/27/59/79/81/25/32/60
10 years warranty

Attached: 751A_DS_20131025.pdf

27/59/50/51/50N/51N 設定範圍表
Attached:
SEL 2759505150N51N curve and setting.pdf

SEL 487B 87B保護電驛

The SEL-487B Relay provides bus current differential protection, circuit breaker failure protection, and
backup overcurrent protection. The relay has 18 analog current inputs and three analog voltage inputs. For
buses with no more than six terminals, use one SEL-487B in a single-relay application. For buses with seven
to nine terminals, use two SEL-487B relays. For buses with up to 18 terminals, use three SEL-487B relays;
each relay provides up to six dedicated zones of protection.

SEL-787 87T Transformer Protection Relay

SEL-787 Transformer Protection Relay : 87T/50/51/50N/51N
Attached: 787_DS_20150130.pdf

10 years warranty

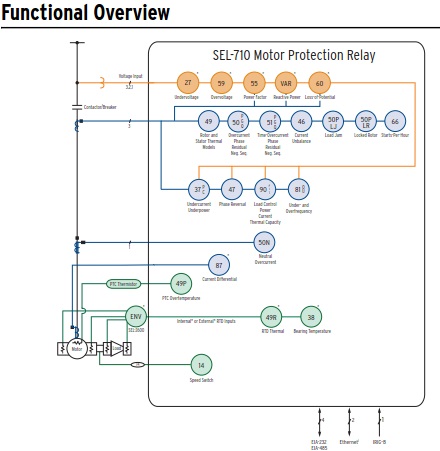

SEL 710 Motor Protection Relay


Motor Protection Relay 27/59/46/49/50/51/47/50N/66


Attached: 710_DS_20150130.pdf

SEL-849 Motor Protection Relay

SEL-849 Motor Protection Relay
Attached: 849_DS_20140703.pdf

10 years warranty

SEL-2652 開關跳脫迴路監視單元(Trip Coil Monitor)

SEL-2652 開關跳脫迴路監視單元(Trip Coil Monitor,Trip Coil Supervision )

應用SEL-2652跳脫線圈監控器來監視斷路器或Lockout Relay 跳脫線圈以及跳脫電路的正常性。避免因為跳脫迴路故障造成開關的ON/OFF失常因而產生跳電範圍及損失擴大 通過外部LED顯示斷路器狀態或連續性狀態,並通過C觸點向SCADA報告狀態。

SEL-2652 開關跳脫迴路監視單元,不像其他電驛需外加電阻才能達到跳脫迴路監視功能,因此不會因為電阻器故障或短路造成跳電.

➤無需庫存其他跳閘線圈監視器,
適應各種開路電壓(48至125 Vdc)。
➤快速檢測斷路器狀態(SEL-2652A)或連續性狀態(SEL-2652B)使用紅色可見光和藍色。
➤使用方便的遠程指示輕鬆監控跳閘電路正常斷路器運行時不會出現令人討厭的警報的狀況操作。
➤使用這種堅固耐用的設備來減少維護工作經過變電站環境測試。
➤使用面板安裝設計和Connectorized®在幾分鐘內安裝接線端子。
